ثلاثة حلول للحصول على سطح شديد اللمعان دون فقدان المتانة لمعالجة مشكلة تسرب الألياف الزجاجية وتطايرها 2

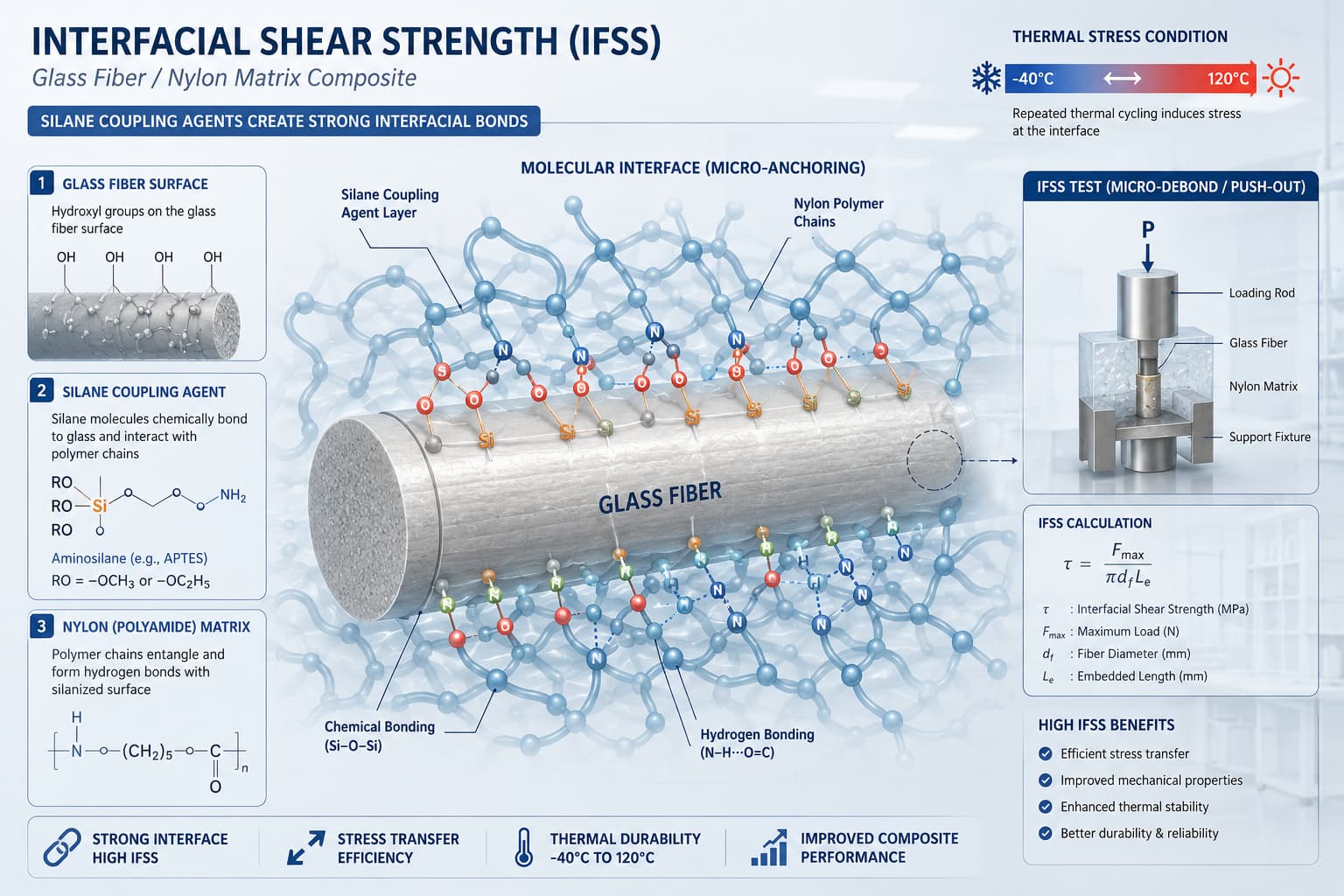

يتناول المسار الثاني "التجاذبات البينية والتثبيت الكيميائيغالبًا ما يتفاقم انكشاف الألياف بسبب انفصال الطبقات البينية الناتج عن تفاوت الإجهاد الموضعي أثناء الانكماش الحراري التفاضلي. وباستخدام عوامل اقتران السيلان المتقدمة لتحديد حجم سطح الألياف الثانوي، إلى جانب المزج الموضعي لقطاعات تقوية عالية الصلابة ومنخفضة الوزن الجزيئي، يتم إنشاء منطقة انتقال بينية عالية المرونة. تعمل هذه المنهجية على تحسين قوة القص البينية (IFSS). تحت ضغوط حقن عالية، تُبقي الروابط الكيميائية القوية سلاسل البوليمر مثبتة بإحكام على هندسة الألياف، مما يمنع انفصال الطور حتى في ظل تدرجات قص جدارية شديدة. في اختبارات الهياكل في السيارات التي تخضع لدورات حرارية صارمة (-40 درجة مئوية إلى 120 درجة مئوية)، تُظهر المكونات المصممة بهذا التثبيت البيني انعكاسًا معدومًا للألياف تحت إضاءة شديدة، مع الحفاظ على أكثر من 92% من معامل الانحناء الأولي بعد تقادم ممتد.
يربط المسار التقني الثالث بين ديناميكيات المواد الفيزيائية والتشكيل السريع لدورة الحرارة (RHCM). تحافظ طرق الحقن التقليدية على درجة حرارة القالب بين 80 و100 درجة مئوية، مما يُجبر مادة النايلون على التصلب فور ملامستها للأداة، ويجعل الألياف عرضةً للهجرة السطحية. تتغلب تقنية RHCM على هذه المشكلة باستخدام البخار فائق التسخين أو الحث عالي التردد لرفع درجة حرارة سطح القالب إلى ما يزيد عن 150 درجة مئوية، متجاوزةً بذلك درجة حرارة التحول الزجاجي (Tg) وجبهة التبلور للبولي أميد، وذلك قبل الحقن مباشرةً. تبقى المادة في حالة سيولة فائقة، مما يُحاكي بدقة النسيج الدقيق للأداة، بينما تُرصّ ألياف الزجاج بعمق داخل لب المكون. بمجرد اكتمال التعبئة، يُصلّب التبريد السريع بالماء الجزء. يُلغي هذا الإعداد تأثير القص على الطبقة السطحية. تُشير بيانات الإنتاج إلى أن البولي أميد المُقوّى بنسبة 50% من الألياف الزجاجية والمُعالَج بتقنية RHCM يحقق لمعانًا انعكاسيًا يزيد عن 85%، ويُزيل خطوط اللحام تمامًا، مع تحسين قوة الشد بنسبة 3% تقريبًا بفضل المحاذاة البلورية الفائقة.
لا تعمل هذه المحاور التقنية الثلاثة كحلول منفصلة، بل كمجموعة أدوات متكاملة مصممة خصيصًا لمعايير التكلفة، وقدرات الأدوات، ومعايير الأداء المحددة للمشترين الدوليين. من خلال استخدام التعديل الريولوجي كأساس كيميائي للركيزة، وإضافة التثبيت البيني، واعتماد الإدارة الحرارية للأشكال الهندسية المتميزة، يصبح من الممكن تمامًا تحقيق لمعان سطحي يشبه المرآة مع الحفاظ على 30% إلى 60% تقوية الألياف الأحمال. تعمل هذه المنهجية التجريبية على سد الفجوة بين النظرية العلمية والتنفيذ في أرضية المصنع، مما يجعلها بمثابة رافعة تجارية قوية في عمليات الشراء التصنيعي العالمي عالي الجودة.
