ثلاثة حلول للحصول على سطح شديد اللمعان دون فقدان القوة لمعالجة مشكلة تسرب الألياف الزجاجية وتطاير الألياف 1
في قطاع البلاستيك المُهندس، ولا سيما فيما يتعلق بالبوليمرات المُدعمة بألياف زجاجية عالية النسبة المستخدمة في المكونات الهيكلية خفيفة الوزن، لا يزال تسرب الألياف وخشونة السطح من التحديات المستمرة التي تحد من دمجها في الإلكترونيات الاستهلاكية الراقية، والتصميمات الداخلية للسيارات، والهياكل الطبية الدقيقة. غالبًا ما تواجه فرق المشتريات الفنية في الخارج عينات ذات مظهر باهت وأبيض اللون مع خطوط فضية متقاطعة، وهي علامات واضحة على تسرب الألياف. ومن الحلول الشائعة، وإن كانت خاطئة، في ورش التصنيع رفع درجات حرارة الحقن بشكل عشوائي أو الإفراط في استخدام مواد التشحيم القياسية. يؤدي هذا حتما إلى انخفاض كارثي في الخصائص الميكانيكية مثل مقاومة الصدمات ومعامل الشد، مما يخلق فجوة مصداقية حرجة بين الموردين والمشترين الصناعيين من الشركات.
يتطلب حل هذه المشكلة إجراء بحث في علم الريولوجيا الدقيقة والديناميكا الحرارية البينية. ينشأ طفو الألياف من اختلاف معدلات القص واللزوجة وسلوكيات انكماش التبلور بين ألياف الزجاج غير العضوية ومصفوفة الراتنج العضوي (مثل PA6 أو PA66مع تقدم جبهة الانصهار، يتجمد الراتنج بسرعة عند دخوله تجويف القالب، ملتصقًا بالفولاذ البارد، مُشكلاً طبقة سطحية متصلبة. في الوقت نفسه، تدفع قوى القص الداخلية الألياف الصلبة غير المتجانسة إلى الخارج. إذا لم تتمكن مصفوفة البوليمر من الالتفاف حول هذه الألياف بالسرعة الكافية بسبب عدم كفاية اللزوجة الموضعية أو ضعف التبلل، فإن الألياف تخترق جبهة الانصهار. لذلك، يتطلب الحفاظ على لمعان سطحي ممتاز مع ضمان سلامة المصفوفة الهيكلية مزيجًا مدروسًا من تعديل خواص انسياب الراتنج، والتثبيت الكيميائي البيني، والإدارة المتقدمة للتشكيل الحراري.

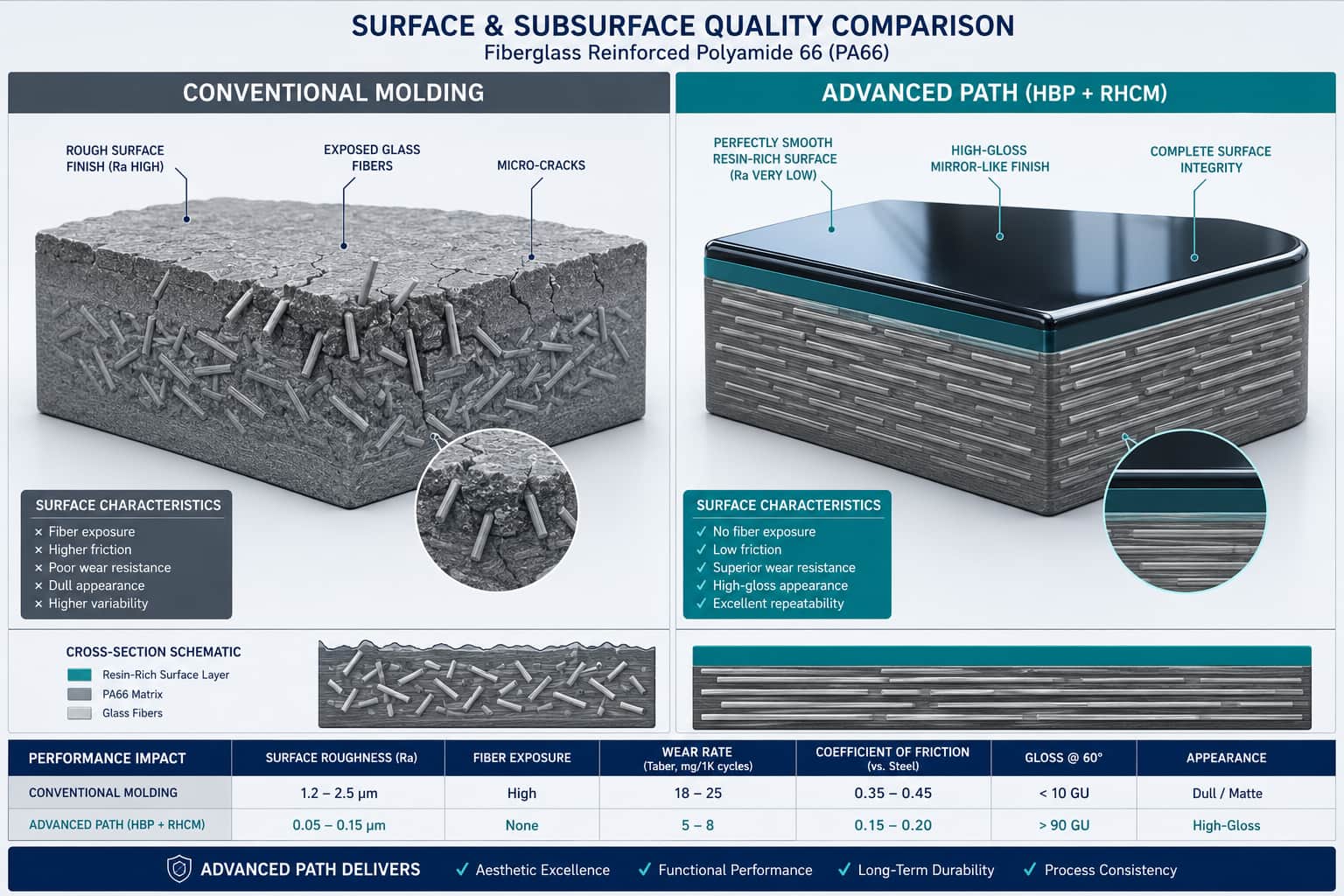

يُملي المسار الأول "التوازن الريولوجي الدقيق". فبدلاً من تقليص طول الألياف - الذي يُقصر بشكل كارثي طول موجة الكسر الحرجة ويُقلل من مقاومة الصدمات - يركز التميز الهندسي على تعديل توزيع الوزن الجزيئي لمصفوفة البوليمر، بالإضافة إلى دمج البوليمرات المتفرعة للغاية أو مُعدِّلات الريولوجيا التفاعلية. يُؤدي إدخال هياكل متفرعة للغاية مُتخصصة بنسب ضئيلة إلى تقليل اللزوجة الظاهرية ومعامل اللزوجة غير النيوتونية بشكل كبير في مناطق القص العالي، دون التأثير على الهيكل الجزيئي الرئيسي. يُغلف هذا المصهور عالي السيولة الألياف ويُبللها على الفور، مُشكلاً طبقة حدودية كثيفة غنية بالراتنج تُوفر التشحيم على طول سطح التلامس مع الأداة. تؤكد عمليات التحقق التجريبية أن هذا التكوين يقلل من خشونة السطح (Ra) من 2.4 ميكرومتر إلى أقل من 0.4 ميكرومتر، بينما تحقق المجموعات الوظيفية الطرفية لـ HBPs تشابكًا في الموقع مع نهايات سلسلة النايلون، مما يؤدي إلى زيادة بنسبة 5٪ إلى 8٪ في مقاومة الصدمات المشقوقة.
