الحل الأمثل لخشونة سطح مسحوق PA12 التقليدي: التطبيق الهندسي لتقنية التكوير 02
إن القضاء على هذه المشكلة الهندسية يتطلب التخلي عن التدمير المادي للحدود الهندسية للمواد الناتج عن السحق الميكانيكي، والتحول بدلاً من ذلك إلى تقنية التكوير عالية الدقة لإعادة تشكيل الشكل المجهري لجزيئات PA12. انطلاقاً من جوهر فيزياء المواد والتصميم الهيكلي، تمتلك الكرة المثالية أقل مساحة سطحية نوعية مطلقة في الفضاء ثلاثي الأبعاد. وهذا يعني أنه عند إعادة تشكيل مسحوق PA12 إلى جزيئات كروية صغيرة ملساء، تُقلَّل مساحة التلامس بين الجزيئات إلى أدنى حد، مما يُضعف بشكل كبير قوى فان دير فالس والتجاذب الكهروستاتيكي الناجمين أصلاً عن الملامح الحادة متعددة الزوايا.
يعتمد التنفيذ الهندسي الملموس لتقنية التكوير عادةً على إعادة التشكيل الحراري الميكانيكي عالي القص أو عمليات الصهر والتمدد بالبلازما الحرارية. في هذه العملية التكنولوجية المُحكمة، يُدخَل مسحوق PA12 التقليدي غير المنتظم إلى مجال حراري فيزيائي مُحدد. ضمن نطاق درجة حرارة مُنظَّم بدقة، يُضبط عادةً بدقة بين نقطة انصهار المادة ونقطة تليينها الأولية، تخضع الطبقة السطحية لجزيئات المسحوق لانصهار جزئي فوري على مستوى الميكرون. عند هذه النقطة، يبدأ التوتر السطحي في ميكانيكا الموائع بالسيطرة على عملية إعادة التشكيل، مما يُجبر الطور السائل المنصهر على الانكماش تلقائيًا نحو المركز. يُغلف هذا الفعل الزوايا الحادة الأصلية والحواف الخشنة ويُخفف من حدتها، والتي تتكثف لاحقًا وتتبلور لتُشكل كريات مجهرية كروية ناعمة للغاية.
تُحقق عملية إعادة التشكيل المجهرية هذه مكاسب ثورية في الأداء المادي لعملية الطباعة ثلاثية الأبعاد. أولًا، يتميز المسحوق عالي الكروية بسيولة ممتازة، إذ يتصرف كسائل تقريبًا. تنزلق الجسيمات وتترتب بسلاسة أمام أسطوانة إعادة الطلاء مثل محامل كروية مصغرة، مما يمنع تمامًا تشقق طبقة المسحوق الناتج عن احتكاك الشفرة. ثانيًا، نظرًا لأن الجسيمات الكروية تحقق رصًا هندسيًا محكمًا - أي كثافة ضغط عالية للغاية - فإن الفراغات المجهرية داخل طبقة المسحوق تُضغط إلى أقصى حد. عند تعريضها لأشعة الليزر، يُظهر المسحوق الكروي سلوك امتصاص حراري وانتشار حراري متجانسين للغاية. يُمكّن معدل تدفق الذوبان المُحسّن بشكل كبير التوتر السطحي أسفل خط السيولة من دفع القطرات المنصهرة إلى الانتشار بسرعة وبشكل متساوٍ، مما يُزيل الغازات الدقيقة المحتبسة بسرعة قبل التصلب. هذا لا يُوسّع نطاق درجة حرارة المعالجة بشكل كبير فحسب، بل يُزيل أيضًا تركيز الإجهاد الحراري الناتج عن تباين الجسيمات، مما ينتج عنه مكونات هيكلية مطبوعة بأسطح ناعمة ودقيقة كتلك التي تُنتجها قوالب الحقن عالية الدقة.
من خلال التحقق الهندسي الدقيق الذي شمل 100000 دورة إعادة طلاء ومسح ديناميكي مستمر عبر دفعات متعددة، كشفت سلسلة من المؤشرات الفيزيائية الدقيقة والبيانات التجريبية عن التأثير الحاسم للكريات مسحوق PA12 فيما يتعلق بجودة هندسة المنتجات الكبيرة، تم اختبار مؤشرات انسيابية مسحوق PA12 المُعاد تشكيله بتقنية التكوير، باستخدام مقاييس تدفق هول القياسية وقياسات زاوية الراحة الديناميكية، حيث تحسنت هذه المؤشرات بنسبة تزيد عن 35% مقارنةً بالمسحوق المطحون ميكانيكيًا بالطريقة التقليدية، مع تسارع ملحوظ في سرعة التدفق بفعل الجاذبية. وهذا يعني أن نقل وتوزيع المواد في خطوط الإنتاج الصناعية عالية السرعة يصبحان أكثر استقرارًا.

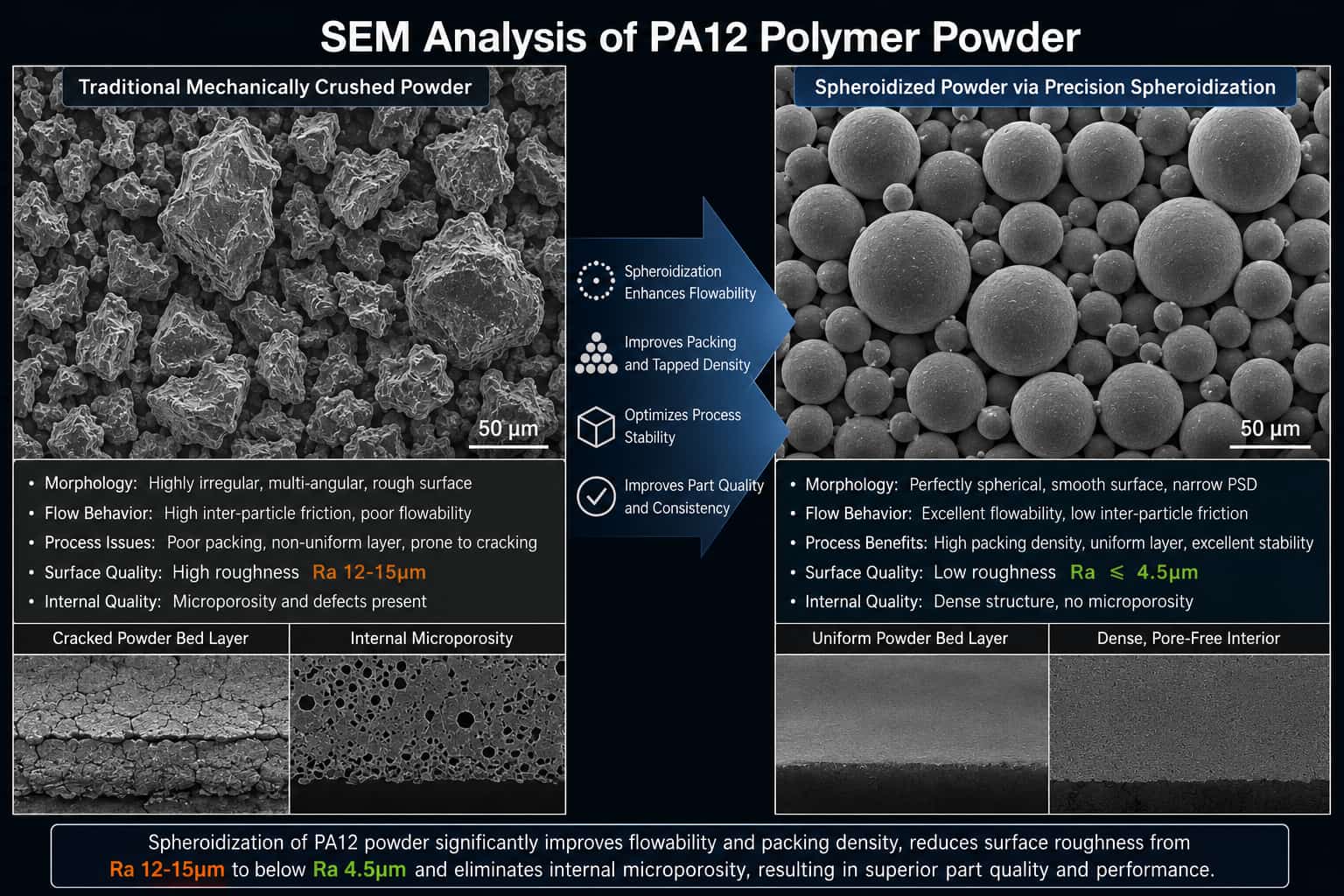

في تجارب الطباعة الانتقائية بالليزر المقارنة ذات سماكة الطبقة المتطابقة (0.12 مم قياسيًا)، تتراوح قيمة خشونة السطح Ra للمكونات المُشكّلة باستخدام المسحوق التقليدي عادةً بين 12 و15 ميكرونًا، وتكون خشنة الملمس وحبيبية بشكل واضح. في المقابل، تكون قيمة خشونة السطح Ra للمكونات المطبوعة باستخدام المسحوق الكروي أقل. مسحوق PA12 ينخفض حجم الحبيبات بشكل كبير إلى أقل من 4.5 ميكرون، مما يُضفي ملمسًا ناعمًا غير لامع. وهذا يُغني بشكل كبير عن خطوات المعالجة اللاحقة الشاقة والمستهلكة للوقت، مثل السفع الرملي والتلميع الاهتزازي.
وتأتي بيانات أكثر تشجيعًا من اختبارات الخواص الميكانيكية المعمقة. فعندما تم تقطيع المكونات المُشكّلة ووضعها تحت المجهر الإلكتروني الماسح (SEM) للملاحظة المجهرية لأسطح الكسر، اكتشف فنيو المختبر أن المسامية المجهرية الموجودة بشكل عام في مكونات المساحيق التقليدية انخفضت من 2.8% إلى أقل من 0.3%، لتصل إلى حالة شبه كثيفة وخالية من العيوب داخل المادة. وفي اختبارات قوة الشد ومقاومة الصدمات التي أُجريت باستخدام أجهزة اختبار الشد الميكانيكية، وبفضل الاندماج المثالي للجسيمات الكروية المتجانسة داخل حوض الانصهار، نجح المحور Z (الاتجاه العمودي على طبقات الطباعة)، الذي يمثل تقليديًا عنق زجاجة في أداء الطباعة ثلاثية الأبعاد، في التغلب على مشكلة "انفصال الطبقات". وقد زاد معدل الاحتفاظ بالقوة الميكانيكية على المحور Z بنسبة 25% تقريبًا، محققًا قفزة متوازنة في كل من قوة الشد والاستطالة عند الكسر. هذا ليس مجرد تحسين في المظهر المادي للسطح، بل هو قفزة تكنولوجية هندسية شاملة تستخدم إعادة تشكيل المواد على المستوى المجهري لتمكين التصنيع عالي الجودة بين الشركات وتحقيق الإنتاج التسلسلي لأجزاء الاستخدام النهائي الهيكلية عالية القوة والمتانة.
