الاستخدام الأمثل للنايلون المُعدَّل المُعاد تدويره: نسب الخلط وتقنيات تعويض الأداء 01
في مجال قولبة الحقن وتطبيقات البلاستيك الهندسي اليوم، يُعد الاستخدام الأمثل للنايلون المعاد تدويره المعدل - مثل PA6 المعاد تدويره و PA66لقد تطورت إعادة التدوير لتتجاوز كونها مجرد استراتيجية لخفض التكاليف، لتصبح عنصرًا أساسيًا في استدامة سلسلة التوريد وإدارة البصمة الكربونية. مع ذلك، تواجه العديد من شركات التصنيع انخفاضات حادة في الأداء أثناء الإنتاج الفعلي. وتنتشر على نطاق واسع مشكلات مثل الفقدان المفاجئ لمتانة المنتج أثناء التشكيل المستمر، وعدم كفاية مقاومة الإجهاد، والانهيار الهش للأجزاء الهيكلية في درجات الحرارة المنخفضة، وظهور خطوط أو فقاعات فضية حادة ناتجة عن التحلل المائي. لا يكمن السبب الجذري في عدم قابلية النايلون المعاد تدويره للاستخدام، بل في نقص الفهم العميق لآليات تحلل السلسلة الجزيئية للبولي أميد أثناء المعالجة الحرارية المتكررة، إلى جانب غياب ضوابط دقيقة لنسبة الإضافة وتقنيات تعويض الأداء على المستوى الجزيئي.
في ظل سيناريوهات هندسية حقيقية، تُظهر راتنجات النايلون حساسية شديدة للتعرض الحراري وقوى القص الميكانيكية والرطوبة المتبقية. أثناء كل عملية انصهار حراري ومرور عالي القص عبر لولب آلة قولبة الحقن، تواجه روابط الأميد على طول السلسلة الرئيسية للبولي أميد خطرًا كبيرًا للانقسام، مما يؤدي إلى انخفاض الوزن الجزيئي وتوسع نطاق توزيع الوزن الجزيئي. بالنسبة للنايلون المعاد تدويره المُعدَّل والمُدعَّم بالألياف الزجاجية، يتسبب القص الميكانيكي أيضًا في تدهور حاد في طول الألياف، حيث يمكن أن ينخفض متوسط طول الألياف الزجاجية من 200-300 ميكرون إلى أقل من 100 ميكرون، مما يؤثر سلبًا على خصائص الشد والصدم الأصلية للمادة. يؤدي مزج نسب عالية من المواد المعاد تدويرها مباشرةً مع الراتنج الخام دون معالجة مسبقة دقيقة إلى مظهر سطحي رديء مع ألياف مكشوفة، بالإضافة إلى انخفاض حاد في مقاومة الإجهاد الداخلي، مما يضر بشدة باستقرار جودة المنتج.
وضع معايير موثوقة للاستخدام النايلون المعاد تدويرهيُعدّ الفهم الدقيق لتطور الخصائص أثناء إعادة المعالجة شرطًا أساسيًا. يكشف التحليل الحراري الوزني واختبار معدل تدفق الذوبان (MFR) أنه مع ازدياد عدد مرات إعادة التدوير أو ارتفاع نسب المواد المعاد طحنها، يزداد معدل تدفق الذوبان بشكل غير خطي، مما يعكس انقطاع السلاسل الجزيئية وفقدان اللزوجة. علاوة على ذلك، تمتص الحبيبات المعاد تدويرها الرطوبة المحيطة بسرعة أثناء التخزين. إذا لم تخضع لعملية تجفيف صارمة باستخدام مواد مجففة قبل المعالجة، فإن الرطوبة المتبقية تُحفّز تحللًا مائيًا شديدًا تحت درجات حرارة عالية، مما يؤدي إلى قطع سلاسل البوليمر بسرعة. لذلك، يُعدّ وضع بروتوكول صارم للتجفيف المسبق للحفاظ على محتوى الرطوبة أقل من 0.1% (ويُفضّل أن يكون أقل من 0.05%) داخل القادوس أساسًا لا غنى عنه لأي طريقة لتعويض الأداء.

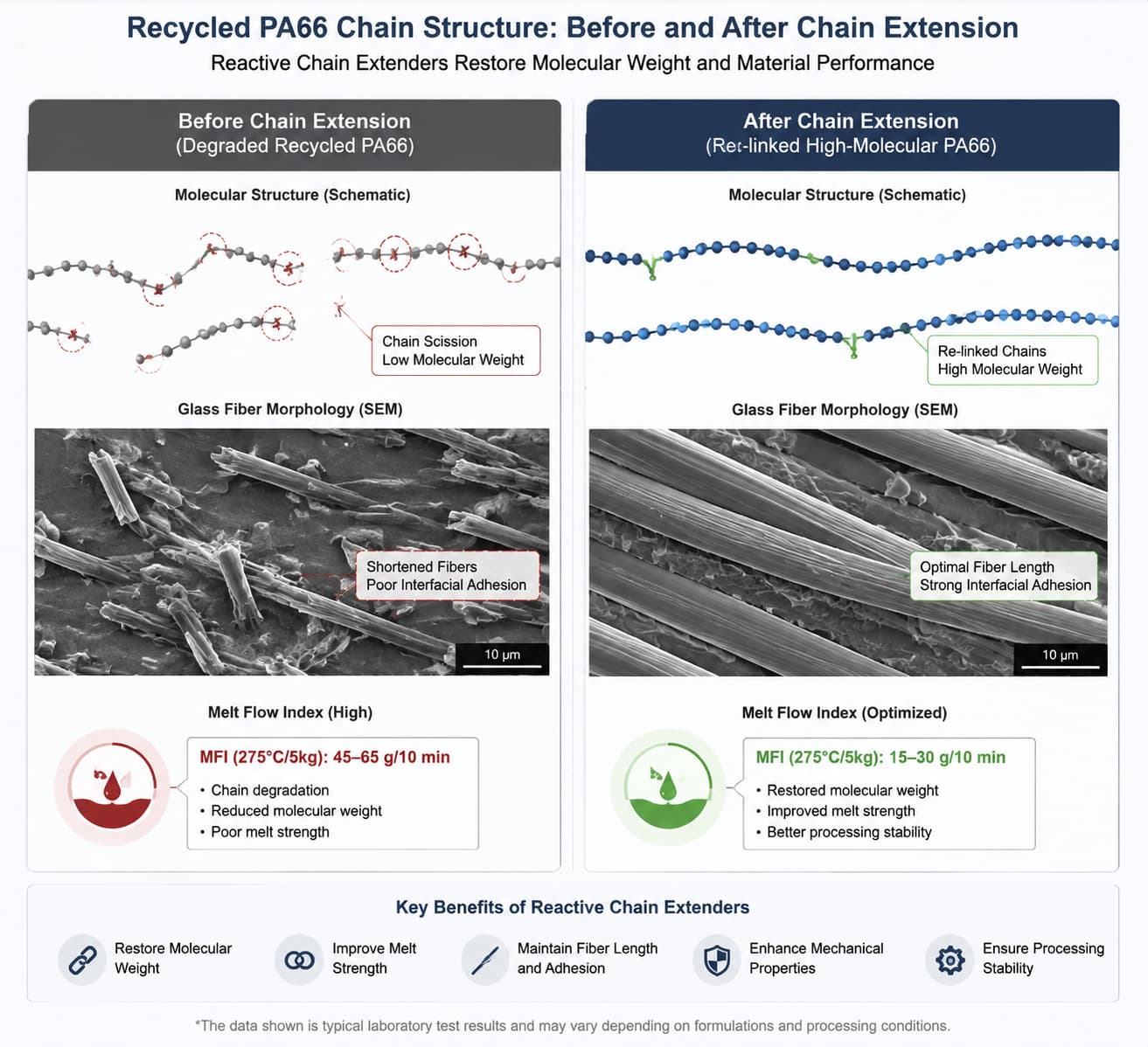

فيما يتعلق بنسب الإضافة، تُظهر الخبرة الهندسية والبيانات التجريبية أنه لا توجد "نسبة ذهبية" عالمية. بدلاً من ذلك، يجب تصنيف النسب بناءً على متطلبات التطبيق النهائي، ومتطلبات الأحمال الهيكلية، وديناميكيات ملء القالب. بالنسبة للأجزاء غير الهيكلية أو المكونات الصناعية ذات المعايير التجميلية الدنيا، يمكن أن تصل نسبة المواد المعاد تدويرها إلى 25-30%، حيث تبقى قوة الشد ومعامل الانحناء عمومًا عند حوالي 85-90% من مستويات المواد الخام. مع ذلك، بالنسبة للمكونات الهيكلية الدقيقة المعرضة لأحمال ديناميكية أو صدمات عالية أو إجهاد عالٍ، يجب ألا تتجاوز نسبة المواد المعاد تدويرها 10-15%. غالبًا ما يؤدي تجاوز نسبة 30% من المواد المعاد تدويرها إلى انخفاض حاد في الاستطالة عند الكسر ومقاومة الصدمات، بينما تصبح خواص انسياب المصهور غير مستقرة للغاية، مما يؤدي إلى حدوث تذبذبات في التدفق أثناء عملية التشكيل بالحقن.
التعليمات
1. ما هو الحد الأدنى لكمية الطلب؟
بالنسبة لطلبات العينات، نوصي بحد أدنى 5 كجم كحد أدنى للكمية المطلوبة لضمان صحة الاختبار.
بالنسبة للطلبات بالجملة، نقترح أن يكون الحد الأدنى للكمية 1000 كجم، وكلما زادت الكمية انخفضت تكلفة الشحن.
2- حول العينة.
العينات التي لا تتجاوز 5 كيلوغرامات مجانية، ولا تشمل تكلفة الشحن.
3- حول الجودة.
نحن حاصلون على شهادة ISO9001 ولدينا معدات اختبار مثالية لضمان اختبار كل دفعة من المنتجات وتأهيلها قبل التسليم.
4- حول وقت التسليم.
عادةً ما يتم شحن العينات في غضون 3-5 أيام، ويمكن شحن الطلبات بالجملة في غضون 7-10 أيام.
5- حول طريقة المعاملة والدفع.
ندعم طرق الدفع TT و LC و EXW و FOB و CIF و CNF.
